Échafaudage cuplock : système à coupelle et verrouillage
L'échafaudage cuplock utilise un nœud à coupelle tous les 500 mm sur le montant. Les lisses se logent dans la coupelle inférieure et la coupelle supérieure les verrouille en place.
Montants cuplock
| Longueur | Nœuds à coupelle | Espacement des coupelles | Tube | Finition |
|---|---|---|---|---|
| 0.5 m | 1 | 500 mm | Ø48.3 mm | Galvanisé à chaud ou peint |
| 1.0 m | 2 | 500 mm | Ø48.3 mm | Galvanisé à chaud ou peint |
| 1.5 m | 3 | 500 mm | Ø48.3 mm | Galvanisé à chaud ou peint |
| 2.0 m | 4 | 500 mm | Ø48.3 mm | Galvanisé à chaud ou peint |
| 2.5 m | 5 | 500 mm | Ø48.3 mm | Galvanisé à chaud ou peint |
| 3.0 m | 6 | 500 mm | Ø48.3 mm | Galvanisé à chaud ou peint |
Dimensions nominales. Épaisseur de paroi 2.75 / 3.0 / 3.5 mm, personnalisable. Les poids unitaires et les données de charge sont fournis avec le devis.
Comment fonctionne le nœud à coupelle
Les coupelles inférieures fixes sont soudées sur chaque montant cuplock à intervalles de 500 mm. Vous engagez les embouts à lame des lisses dans la coupelle inférieure, puis vous abaissez la coupelle supérieure par-dessus et vous la faites pivoter pour verrouiller. Ni boulons, ni clavettes.
L'inspection depuis le sol est facile. Si vous voyez un jeu dans la coupelle supérieure, le nœud n'est pas verrouillé. C'est important quand les équipes travaillent vite sur des structures d'accès et de soutènement répétitives.

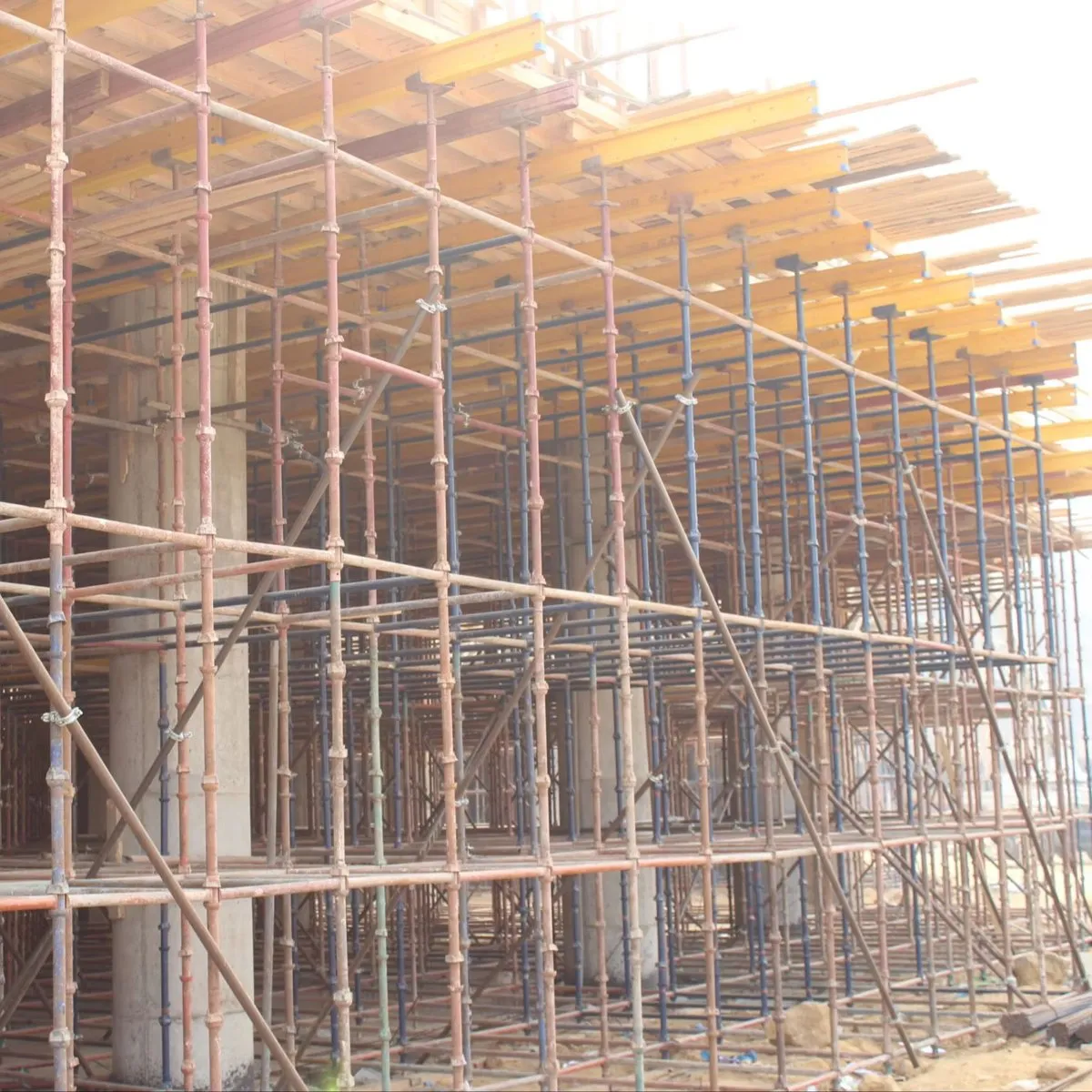

Le cuplock est particulièrement adapté à l'étaiement de dalles, à l'accès de façade et aux montages en ligne droite. L'espacement des coupelles de 500 mm fixe un module vertical constant : les lisses et les diagonales se posent sans mesure. Certains l'appellent cup lock scaffolding ou cup and lock scaffolding.
VANHN fabrique des montants et des lisses cuplock en tube de 48.3 mm. La finition galvanisée à chaud est standard. Des options peintes sont également disponibles.
Lisses cuplock
| Longueur de travée | Tube | Raccord d'extrémité |
|---|---|---|
| 0.6 m | Ø48.3 mm | Embout forgé à lame |
| 0.9 m | Ø48.3 mm | Embout forgé à lame |
| 1.2 m | Ø48.3 mm | Embout forgé à lame |
| 1.5 m | Ø48.3 mm | Embout forgé à lame |
| 1.8 m | Ø48.3 mm | Embout forgé à lame |
| 2.5 m | Ø48.3 mm | Embout forgé à lame |
Dimensions nominales. D'autres longueurs de travée sont réalisées sur commande.
Cuplock ou ringlock
| Aspect | Cuplock | Ringlock |
|---|---|---|
| Nœud | Nœud à coupelle avec coupelle supérieure rotative | Rosace avec clavette |
| Vitesse de montage | Rapide, sans pièces détachées | Rapide, au marteau uniquement |
| Cornières | Essentiellement des angles droits, flexibilité limitée | Huit directions par rosace |
| Utilisation typique | Accès en ligne droite et étaiement | Géométrie complexe et charges lourdes |
| Finition | Galvanisé à chaud ou peint | Galvanisé à chaud ou peint |
Obtenez un devis avec les fiches de dimensions correspondantes
Envoyez votre métré ou vos plans. Nous répondons sous 24 heures.
