Andamio multidireccional (ringlock)

Andamio multidireccional (ringlock) con uniones de roseta y cuñas. Montantes en Q355, acabado galvanizado en caliente. Solicitar cotización.

Solicitar cotización

Extremo de horizontal ringlock fijado en una roseta con una cuña

Montantes (verticales) de ringlock

Longitud	Rosetas	Tubo	Acero	Acabado
0.5 m	1	Ø48.3 or Ø60.3 mm	Q355	Galvanizado en caliente
1.0 m	2	Ø48.3 or Ø60.3 mm	Q355	Galvanizado en caliente
1.5 m	3	Ø48.3 or Ø60.3 mm	Q355	Galvanizado en caliente
2.0 m	4	Ø48.3 or Ø60.3 mm	Q355	Galvanizado en caliente
2.5 m	5	Ø48.3 or Ø60.3 mm	Q355	Galvanizado en caliente
3.0 m	6	Ø48.3 or Ø60.3 mm	Q355	Galvanizado en caliente

Dimensiones nominales. Espesor de pared 2.75 / 3.0 / 3.2 mm, personalizable. Los pesos unitarios y los datos de carga se entregan con la cotización.

Nudo de ringlock con horizontales y diagonales bajo un piso de plataforma metálica — Nudo de ringlock con horizontales y diagonales bajo una plataforma metálica

Montante de andamio multidireccional (ringlock) sobre base regulable con horizontales y diagonales — Montante de ringlock sobre una base regulable (husillo) con horizontales y diagonales

Martillo introduciendo la cuña de un horizontal de ringlock

Montante ringlock con roseta y espiga — Extremo de montante de ringlock con roseta y espiga

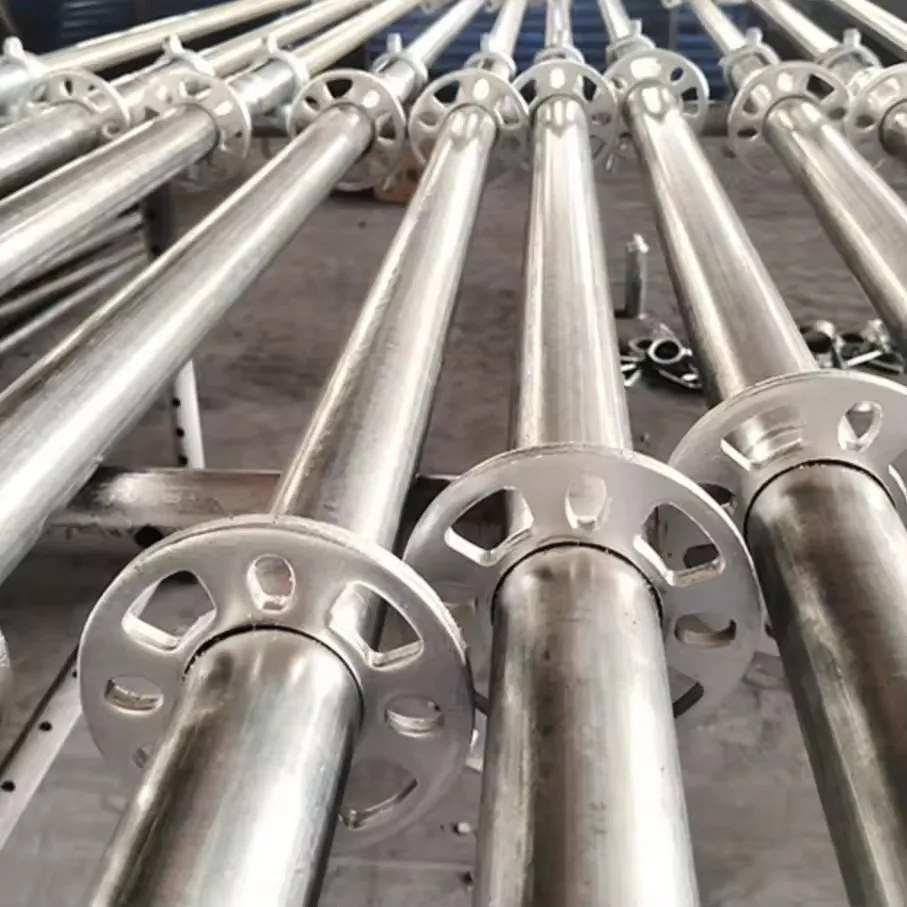

Montantes ringlock galvanizados con rosetas soldadas — Montantes de ringlock galvanizados con rosetas soldadas

Cómo funciona la unión de roseta

Cada montante de ringlock tiene una roseta con 8 orificios, espaciados cada 500 mm a lo largo del tubo. Los horizontales y las diagonales se conectan a la roseta con una cuña. La cuña se introduce solo con martillo. No se usan pernos.

La cuña traba el terminal del horizontal en la roseta. Esto da una conexión rígida sin piezas sueltas. El desmontaje es igual de rápido: se golpea la cuña para sacarla y se levanta el horizontal. El ringlock pertenece a la familia del andamio modular, y algunos compradores lo llaman sistema de andamio ring lock o andamio ring.

Horizontales de ringlock

Longitud de vano	Tubo	Acero	Terminal
0.3 m	Ø48.3 mm	Q235	Terminal de horizontal fundido con cuña
0.6 m	Ø48.3 mm	Q235	Terminal de horizontal fundido con cuña
0.9 m	Ø48.3 mm	Q235	Terminal de horizontal fundido con cuña
1.2 m	Ø48.3 mm	Q235	Terminal de horizontal fundido con cuña
1.5 m	Ø48.3 mm	Q235	Terminal de horizontal fundido con cuña
1.8 m	Ø48.3 mm	Q235	Terminal de horizontal fundido con cuña
2.1 m	Ø48.3 mm	Q235	Terminal de horizontal fundido con cuña
2.4 m	Ø48.3 mm	Q235	Terminal de horizontal fundido con cuña
3.0 m	Ø48.3 mm	Q235	Terminal de horizontal fundido con cuña

Dimensiones nominales. Espesor de pared 2.75 / 3.0 / 3.2 mm, personalizable. Los pesos unitarios y los datos de carga se entregan con la cotización.

Diagonales de andamio multidireccional (ringlock)

Módulo x nivel	Tubo	Acero
0.6 x 1.5 m	Ø33, Ø42 or Ø48 mm	Q235
0.9 x 1.5 m	Ø33, Ø42 or Ø48 mm	Q235
1.2 x 1.5 m	Ø33, Ø42 or Ø48 mm	Q235
1.5 x 1.5 m	Ø33, Ø42 or Ø48 mm	Q235
1.8 x 1.5 m	Ø33, Ø42 or Ø48 mm	Q235
1.8 x 2.0 m	Ø33, Ø42 or Ø48 mm	Q235
2.4 x 2.0 m	Ø33, Ø42 or Ø48 mm	Q235

Dimensiones nominales. Espesor de pared 2.75 / 3.0 / 3.2 mm, personalizable. Los pesos unitarios y los datos de carga se entregan con la cotización.

Qué definir antes de pedir una cotización

Serie de tubo: Confirme montantes de serie 48 o serie 60. Esto define el tamaño de la roseta y el tipo de terminal del horizontal.
Espesor de pared: 2.75 mm, 3.0 mm o 3.2 mm. Espesor personalizado disponible.
Acabado: El galvanizado en caliente es estándar. Pintado o con pintura en polvo en rojo, naranja, azul o amarillo es opcional.
Módulo y nivel: Indique el ancho del módulo y la altura del nivel para los horizontales y las diagonales. Las longitudes estándar de horizontal son de 0.3 m a 3.0 m.
Lista de cantidades: Enumere montantes, horizontales, diagonales y accesorios por tamaño y número de piezas. Envíe la lista junto con su consulta.

Montantes ringlock galvanizados en caliente, agrupados en el patio

Paquetes apilados de tubos de andamio galvanizados bajo una grúa pórtico — Paquetes apilados de tubos galvanizados de andamio bajo una grúa pórtico

Horizontales ringlock embalados y listos para cargar

Extremos de tubo de montantes galvanizados de andamio — Extremos de tubo de montantes de andamio galvanizados

Montantes ringlock embalados sobre palés de acero

Filas de componentes ringlock agrupados en el patio de stock — Filas de componentes ringlock agrupados en el patio de almacenamiento

Suministro de ringlock desde China: preguntas frecuentes

¿Qué diámetros de tubo fabrican para los montantes de ringlock?

Fabricamos montantes de serie 48 y serie 60. La serie 48 usa un tubo de 48.3 mm y la serie 60 usa un tubo de 60.3 mm. Ambas están disponibles en longitudes estándar de 0.5 m a 3.0 m.

¿Puedo obtener andamio multidireccional (ringlock) con acabado pintado en lugar de galvanizado?

Sí. El galvanizado en caliente es el acabado principal, pero también hay pintado o con pintura en polvo. Los colores incluyen rojo, naranja, azul y amarillo. Indique el acabado al solicitar la cotización.

¿Suministran diagonales para cualquier combinación de módulo y nivel?

Fabricamos diagonales a medida para su luz entre montantes y altura de nivel. Indíquenos las dimensiones de luz y nivel y cotizaremos la longitud de diagonal correcta.

¿Qué información necesita para cotizar andamio multidireccional (ringlock)?

Envíe una lista de cantidades con la serie de tubo, el espesor de pared, el acabado, el módulo y el nivel, y el número de piezas de cada artículo. Responderemos con una cotización basada en su lista.

Solicite una cotización con fichas de dimensiones correspondientes

Envíe su lista de cantidades o planos. Respondemos en 24 horas.
