Piezas de andamio multidireccional (ringlock)
VANHN fabrica en planta el conjunto completo de piezas de andamio multidireccional (ringlock), desde rosetas y cuñas hasta montantes y horizontales completos.
Componentes de andamio multidireccional (ringlock)

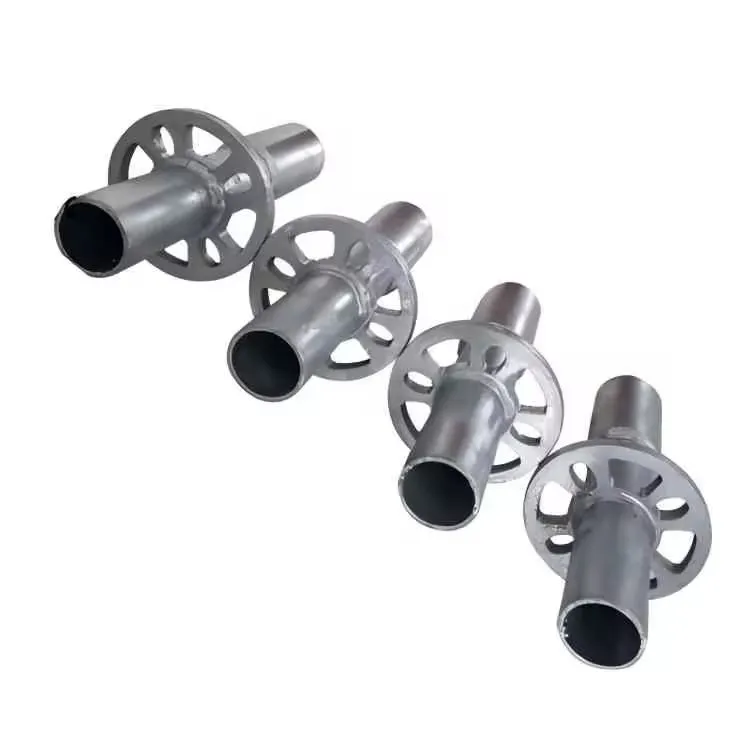

- Montante
- Tubo vertical con rosetas soldadas cada 500 mm. Disponible en longitudes de 0.5 a 3.0 m.
- Horizontal
- Tubo horizontal con terminales de horizontal en ambos extremos. Longitudes estándar de 0.3 a 3.0 m.
- Diagonal
- Estabiliza el módulo. Dimensionada para coincidir con el ancho del módulo y la altura del nivel.
- Roseta
- Disco de 8 orificios soldado al montante cada 500 mm. Conecta horizontales y diagonales mediante cuñas. Algunos compradores lo llaman la roseta de ringlock.
- Extremo de horizontal
- Cabeza forjada soldada a los terminales del horizontal. Encaja sobre la roseta y se traba con una cuña.
- Terminal de diagonal
- Cabeza forjada para diagonales. Encaja en la roseta y admite una cuña.
- Cuña
- Se introduce con martillo para trabar los terminales de horizontal o diagonal en la roseta. No requiere pernos.
- Espiga
- Conecta los montantes en vertical. Se inserta en la parte superior del montante inferior.
- Collar de base
- Soldado a la base del montante. Mantiene la espiga centrada y protege el extremo del tubo.
Montantes (verticales) de ringlock
| Longitud | Rosetas | Tubo | Acero | Acabado |
|---|---|---|---|---|
| 0.5 m | 1 | Ø48.3 or Ø60.3 mm | Q355 | Galvanizado en caliente |
| 1.0 m | 2 | Ø48.3 or Ø60.3 mm | Q355 | Galvanizado en caliente |
| 1.5 m | 3 | Ø48.3 or Ø60.3 mm | Q355 | Galvanizado en caliente |
| 2.0 m | 4 | Ø48.3 or Ø60.3 mm | Q355 | Galvanizado en caliente |
| 2.5 m | 5 | Ø48.3 or Ø60.3 mm | Q355 | Galvanizado en caliente |
| 3.0 m | 6 | Ø48.3 or Ø60.3 mm | Q355 | Galvanizado en caliente |
Dimensiones nominales. Espesor de pared 2.75 / 3.0 / 3.2 mm, personalizable. Los pesos unitarios y los datos de carga se entregan con la cotización.
Horizontales de ringlock
| Longitud de vano | Tubo | Acero | Terminal |
|---|---|---|---|
| 0.3 m | Ø48.3 mm | Q235 | Terminal de horizontal fundido con cuña |
| 0.6 m | Ø48.3 mm | Q235 | Terminal de horizontal fundido con cuña |
| 0.9 m | Ø48.3 mm | Q235 | Terminal de horizontal fundido con cuña |
| 1.2 m | Ø48.3 mm | Q235 | Terminal de horizontal fundido con cuña |
| 1.5 m | Ø48.3 mm | Q235 | Terminal de horizontal fundido con cuña |
| 1.8 m | Ø48.3 mm | Q235 | Terminal de horizontal fundido con cuña |
| 2.1 m | Ø48.3 mm | Q235 | Terminal de horizontal fundido con cuña |
| 2.4 m | Ø48.3 mm | Q235 | Terminal de horizontal fundido con cuña |
| 3.0 m | Ø48.3 mm | Q235 | Terminal de horizontal fundido con cuña |
Dimensiones nominales. Espesor de pared 2.75 / 3.0 / 3.2 mm, personalizable. Los pesos unitarios y los datos de carga se entregan con la cotización.
Solicite una cotización con fichas de dimensiones correspondientes
Envíe su lista de cantidades o planos. Respondemos en 24 horas.
- Fabricado en nuestra propia planta, 100,000 m², fundada en 2016
- Galvanizado en caliente, pintado o con pintura en polvo
